Q45F三通四密封球阀
所属类别：三通/四通球阀系列
产品名称：Q45F三通四密封球阀
产品标签：T形三通球阀,L形三通密封球阀
更新时间：2021/6/23 14:55:17
访问统计：
产品描述
Q45F三通四密封球阀概述：
Q45F三通四密封球阀可分为L形和T形，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
一、Q45F三通四密封球阀性能参数
试验压力 |
公称压力（Mpa） |
||||
Mpa |
1.6 |
2.5 |
4.0 |
CL150 |
JIS10K |
强度试验 |
2.4 |
3.8 |
6.0 |
3.2 |
2.4 |
密封试验 |
1.8 |
2.8 |
4.4 |
2.2 |
1.5 |
气密试验 |
0.5-0.7 |
||||
工作温度 |
PTFE≤150℃ PTL≤300℃ |
||||
适用温度 |
C：水、油、气；P：硝酸类；R：醋酸类 |
||||
二、Q45F三通四密封球阀主要零件材料
阀体、阀盖 |
WCB、CF8 |
球体 |
WCB+Hcr、CF8 |
阀杆 |
2Cr13、CF8 |
阀座 |
PTFE |
填料 |
PTFE |

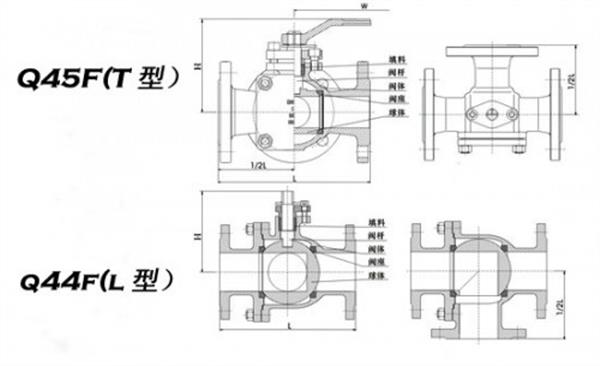

三、Q45F三通四密封球阀主要外形尺寸
公称压力 |
公称通径 |
L |
L1 |
H |
W |
重量（kg) |
|||||
Mpa |
mm |
in |
mm |
mm |
mm |
mm |
1.6 |
2.5 |
4.0 |
CL150 |
JIS10K |
1.6 2.5 4.0 CL150 JIS10K |
15 |
1/2 |
130 |
65 |
62 |
100 |
2.5 |
3.0 |
3.5 |
2.5 |
2.5 |
20 |
3/4 |
150 |
75 |
68 |
160 |
3.0 |
3.5 |
4.5 |
3.0 |
3.6 |
|
25 |
1 |
160 |
80 |
75 |
160 |
4.8 |
5.0 |
6 |
5.0 |
5.0 |
|
32 |
1 1/4 |
180 |
90 |
85 |
200 |
6.5 |
7 |
8.5 |
7 |
7 |
|
40 |
1 1/2 |
200 |
100 |
95 |
200 |
8.5 |
9 |
10.5 |
9 |
9 |
|
50 |
2 |
230 |
115 |
110 |
250 |
11 |
12 |
14 |
12 |
11 |
|
65 |
2 1/2 |
290 |
145 |
130 |
300 |
15 |
17 |
20 |
16 |
16 |
|
80 |
3 |
310 |
155 |
155 |
400 |
21 |
22 |
32 |
21 |
22 |
|
100 |
4 |
350 |
175 |
180 |
500 |
33 |
36 |
50 |
36 |
36 |
|
125 |
5 |
400 |
200 |
250 |
600 |
65 |
70 |
80 |
68 |
70 |
|
150 |
6 |
480 |
240 |
275 |
800 |
103 |
110 |
120 |
105 |
105 |
|
200 |
8 |
580 |
290 |
325 |
1000 |
152 |
168 |
180 |
160 |
160 |
|
