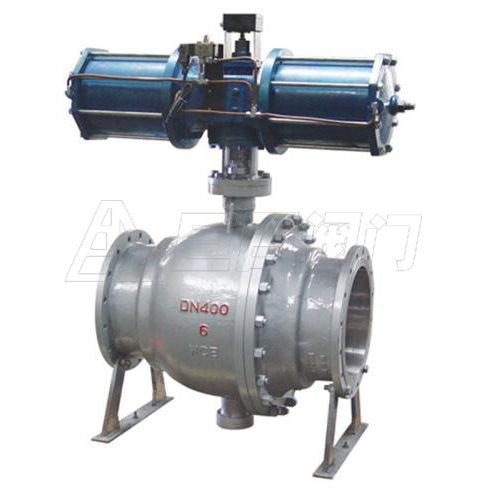

MQ647F喷煤粉球阀
所属类别：其它球阀
产品名称：MQ647F喷煤粉球阀
产品标签：煤粉专用球阀,硬密封气动喷煤粉球阀
更新时间：2021/6/22 10:41:25
访问统计：
产品描述
本系列球阀是作为控制含尘、含固体粉末，特别适用于高炉煤粉喷吹、空气管路及喷枪管路等系列。球阀，喷煤粉球阀。
■ 产品简介：
本系列球阀是作为控制含尘、含固体粉末，特别适用于高炉煤粉喷吹、空气管路及喷枪管路等系列。球阀，球阀，喷煤粉球阀，喷煤粉球阀。
1、球阀阀座带有磨损自动补偿装置,有效确保阀门的密封性能。
2、特殊材料制成密封圈,具有耐高温、耐磨损、使用寿命长的特点。
3、球阀阀门结构紧凑、启闭灵活、安装维修方便。
■性能规范:
公称压和 |
1.6MPa |
公称通径 |
2.4MPa |
高压液密封 |
1.76MPa |
低压液密封 |
0.6MPa |
适用温度 |
-28-300℃ |
适用介质 |
含尘埃气体、煤粉等 |
结构长度按 |
GB1221-89 |
法兰尺寸按 |
GB9113、JB79-59 |
检验试验按 |
JB/T9092-99 |
驱动方式 |
手动、气动 |
■ 主要零件材料：
零件名称 |
材质 |
阀体、阀盖 |
WCB |
球体、阀座 |
1Cr18Ni9Ti+硬铬 |
阀杆 |
2Cr13 |
密封圈 |
特种耐磨耐高温四氟 |
螺栓 |
中碳钢 |
■ 主要技术参数：
公称压力PNMPa |
公称通径DNmm |
尺寸mm |
||||
L |
D |
H |
||||
手动 |
气动 |
手动 |
气动 |
|||
1.6 |
25 |
180 |
140 |
235 |
90 |
298 |
32 |
200 |
155 |
235 |
107 |
304 |
|
40 |
220 |
250 |
330 |
127 |
370 |
|
50 |
220 |
250 |
330 |
140 |
367 |
|
65 |
241 |
350 |
400 |
164 |
425 |
|
80 |
283 |
350 |
510 |
177 |
484 |
|
100 |
305 |
420 |
510 |
206 |
531 |
|
125 |
356 |
700 |
580 |
292 |
570 |
|
150 |
394 |
1000 |
720 |
320 |
570 |
|
200 |
457 |
- |
720 |
- |
610 |
|
250 |
533 |
- |
900 |
- |
670 |
|
300 |
610 |
- |
1050 |
- |
740 |
|
350 |
686 |
- |
1290 |
- |
790 |
|
400 |
762 |
- |
1600 |
- |
905 |
|
